Что такое 3D-графика?

3D значит «трёхмерный». Это сокращение произошло от английского слова three-dimensional, где three переводится как три, а dimensional — как имеющий измерение, пространственный. То есть все предметы характеризуются тремя параметрами: шириной, высотой и глубиной.

А значит 3D-графика — это трёхмерная графика, которая «создаёт эффект» объёмного изображения.

Этапы создания трёхмерного объекта:

Получение трёхмерного изображения выполняется в несколько этапов:

Моделирование — создание трёхмерных объектов и персонажей.
Текстурирование (раскраска) — наложение на модели рисунков (текстур), которые имитируют реальный материал (дерево, мрамор, металл и так далее).
Освещение — установка и настройка источников света.
Съёмка — выбор точки съёмки сцены, установка камер.
Рендеринг (визуализация) — построение фотореалистичного изображения или анимации.

3D-редакторы:

Для создания компьютерной графики используются специальные программы, которые называются 3D-редакторами.
Все программные пакеты трёхмерной графики относительно похожи, поскольку они все поддерживают функции моделирования, наложения текстур и визуализации. В нашем курсе мы познакомимся с несколькими программными продуктами, потом Вам будет легче ориентироваться в любой 3D-программе.

Приветствие:

Безусловно, в каждой программе используются собственные методы и подходы, поэтому первым делом нужно выяснить расположение инструментальных средств, их предназначение, а также некоторые возможности данного пакета.

Ещё пару десятилетий назад, чтобы спроектировать эскиз будущей постройки, архитектору приходилось не один день вырисовывать все детали. Но с распространением компьютеров это стало гораздо проще. Теперь архитектору не надо неделями сидеть с линейкой и карандашом, ведь существуют специальные 3D-редакторы, которые позволяют создать интересный проект за пару часов.

Уроки по SketchUp
Урок 1

Урок 2

Урок 3

Урок 4

Вращение

Практические задания
Сегодня мы познакомимся с очень интересным 3D-редактором — Google SketchUp. В этой программе сложно создавать трёхмерных персонажей, а вот быстро нарисовать дом своей мечты очень просто:

Все трёхмерные модели в этой программе создаются на основе простых фигур: линии, дуги, прямоугольника и так далее. Но давай по порядку. Итак, сегодня мы построим вот такой милый домик:

Рассматривать мы будем стабильную русифицированную шестую версию программы. У программы Google SketchUp много плюсов, ко всему прочему эта версия ещё и бесплатная:

Найдите на рабочем столе ярлык и запустите программу Google SketchUp.

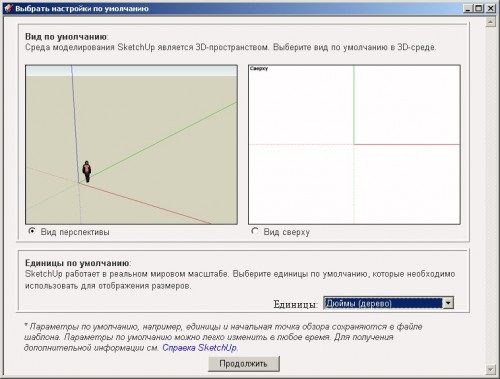

Если программа запускается первый раз после установки, то она предложит настроить вид и систему координат.

Если это окно у Вас появилось, выберите переключатель Вид перспективы:

Впрочем, эти настройки в любой момент можно изменить в меню Параметры, что мы и сделаем чуть позже.

Затем откроется окно Центр обучения, это руководство от создателей.

Чтобы это окно не мешалось нам каждый раз при запуске, отключите опцию Советы при запуске:

Пощёлкайте по кнопкам Назад и Далее и посмотрите, что предлагают разработчики. Когда Вы будете хорошо знакомы с программой, стоит снова вернуться к этим советам — Вы найдёте в них много интересного.
Полистали? Посмотрели? Тогда закройте окно Центр обучения. Пора увидеть рабочий стол программы Google SketchUp:

Так выглядит рабочее окно при первом запуске. Оно состоит из меню, панели инструментов и рабочей области. Виртуальное пространство, в котором мы будем работать, называется трёхмерной сценой. В трёхмерном пространстве координаты объектов задаются в привычной декартовой системе координат. Оси X, Y и Z в программе обозначены соответственно красной, зелёной и синей линиями.

Подготовка к работе:

Давайте настроим программу для нашей работы. Наша цель — «построить» дом, а программа даёт нам возможность рисовать его в реальных размерах, так проще ориентироваться в масштабах предметов.

Итак, приступим!

Выполните команду меню Окно → Парамеры.
В появившемся диалоговом окне выберите строку Шаблон, а затем в списке Шаблон рисования выберите размерность Метрические метры-3D:

Нажмите кнопку ОК, чтобы закрыть окно.

Чтобы наши настройки вступили в действие, нам нужно создать новый документ.

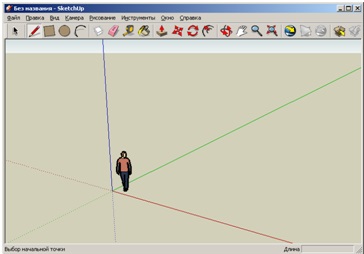

Выполните команду Файл → Создать, окно программы видоизменится:

Вместо уголка в центре появился человечек, который позволяет нам оценить реальные размеры нашей конструкции.

Прежде чем приступать к моделированию, в голове должно быть чёткое представление того, что Вы хотите построить.

Возьмите за правило предварительно набрасывать эскиз на листе бумаге, пусть не совсем ровно и красиво, главное — идея. Вот эскиз нашей будущей постройки:

Моделирование:

Для создания объектов в программе есть специальные инструменты рисования и трансформации. С некоторыми мы познакомимся, а информацию об остальных Вы можете посмотреть в Справочнике.
Итак, приступим к постройке дома. Для начала построим площадку, на которой он будет стоять.

Выберите инструмент Прямоугольник.
Наведите указатель мыши на рабочую область, он примет такой вид: .

У программы SketchUp есть возможность подсказывать наиболее удобный следующий ход и способ действия: в любой момент построений он выводит подсказки в строку состояний (левый нижний угол), опираясь на которые можно легко и быстро работать. И сейчас программа предлагает нам выбрать первый угол прямоугольника:

Наведите указатель мыши на точку пересечения всех осей и щёлкните:

Потяните указатель в сторону по диагонали:

Теперь, куда бы Вы не повёли указатель, за ним будет строиться прямоугольник.

Обратите внимание на строку состояния. В правой её части есть ячейка Размеры, в которой можно видеть величину изменения объекта в реальном времени. Эта ячейка называется Поле контроля значения, иногда сокращают VCB (от англ. Value control box). В зависимости от выбранного инструмента это поле отображает различные актуальные параметры.

Постройте прямоугольник размером примерно 10×10 метров и, чтобы закрепить результат, кликните мышью ещё раз — площадка для домика готова:

Если у вас не получились точные размеры, это совершенно не страшно!

VCB выполняет две функции:

контроль размеров при построении (это мы уже попробовали);
создание объектов точного размера.

С помощью VCB легко создавать объекты указанного размера. Для ввода не нужно устанавливать курсор в окошко (да и не получится), числа автоматически считываются с клавиатуры — так экономятся драгоценные секунды. Главное — правильно расставлять знаки препинания, размерность можно не указывать — учитывается та, что установлена по умолчанию.

Давайте воспользуемся этой функцией, чтобы выровнять размеры построенного прямоугольника.

Наберите на клавиатуре 10;10 (при нажатии на клавиши цифры сами встанут в нужное место) и быстро дважды нажмите клавишу Enter, получится требуемый размер:

Навигация:

А теперь давайте познакомимся с навигацией в рабочем пространстве. Для неё в программе есть специальная панель инструментов. Но удобнее и быстрее использовать то, что у Вас под рукой, — мышь!

В Google SketchUp колёсико мыши используется для навигации: прокрутка колеса вперёд-назад позволяет масштабировать изображение.

Подберите более удобный масштаб изображения:

Выберите инструмент Панорама и разместите рисунок в центре сцены:

Обратите внимание: инструмент Панорама не изменяет координат объекта, а перемещает всю систему координат.

Нажмите колёсико мыши, активируется инструмент Орбита, с его помощью мы как бы поворачиваем камеру съёмки вокруг объекта.
Разверните модель: видео
Теперь самостоятельно подберите масштаб просмотра и положение таким образом:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image045_w437_h295.jpg$

Вернёмся к прямоугольнику. Для того чтобы нам проще было работать, давайте обозначим, что, как называется:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image047_w340_h245.jpg$

У каждой грани в программе есть лицевая и изнаночная сторона. Почему это важно? Потому что Google SketchUp по-разному их окрашивает.

Посмотрите на полученную фигуру сверху и снизу, обрати внимание на окраску.

Заметна разница? Но сейчас программа ошиблась, ведь наш дворик лежит «лицом вниз».

Щёлкните правой кнопкой мыши по прямоугольнику и в контекстном меню выбери команду Перевернуть грани, теперь лицевая сторона сверху, как и требовалось:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image049_w356_h320.jpg$

Сохранение документа:

Прежде чем продолжить строительство, давайте сохраним нашу работу.

Выполните команду меню Файл → Сохранить.
В появившемся диалоговом окне найдите свою рабочую папку и сохрани в неё файл под названием дом.

Обрати внимание, что программа подставила своё расширение: дом.skp — именно оно позволит нам продолжить работу с нашим домом.

Создание нового макета:

Выбери инструмент Прямоугольник.
Нарисуйте на площадке прямоугольник поменьше — фундамент (не забудьте про крыльцо, оставьте спереди больше места):

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image051_w365_h266.jpg$

Превратим этот прямоугольник в параллелепипед.

Выберите инструмент $file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image053_w28_h30.jpg$ Тяни/Толкай.
Наведи указатель мыши на маленький прямоугольник так, чтобы он выделился, то есть покрылся мелкими точками:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image055_w320_h231.jpg$

Ухватите этот прямоугольник, вытяните его вверх примерно на 9 метров и отпусти кнопку мыши: (видео) - ?

Советы и подсказки

Если что-то не получилось с первого раза, помните, что стандартное сочетание клавиш Ctrl + Z — Отменить операцию — здесь прекрасно работает.

Разверните точку обзора таким образом:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image057_w246_h253.jpg$

Выберите инструмент $file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image059_w31_h30.jpg$ Линия.

Советы и подсказки

При наведении указателя мыши на уже созданные линии точка касания подсвечивается разными цветами, да и сама линия может окраситься — так программа подсказывает, что происходит выравнивание по одной из осей рисования. Сплошная линия имеет цвет, соответствующий определённой оси (красный, зелёный или синий).

Нарисуйте на боковой грани здания на расстоянии примерно на одну треть от земли линию, параллельную зелёной:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image061_w246_h262.jpg$

Если грань пересечь линией, касающейся её рёбер, образуются две грани:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image063_w307_h328.jpg$

При помощи инструмента Тяни/Толкай «вытолкните» одну треть стены (так как плоскость мы вдавливаем, то величина в VCB будет отрицательной). Для арки нам потребуется примерно –2 метра с хвостиком:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image065_w334_h360.jpg$

Крыша:

Теперь давайте построим нашему зданию крышу.

Посмотри на здание сверху:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image067_w221_h265.jpg$

Разделите «крышу» линией ровно пополам:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image069_w206_h258.jpg$

Установите точку просмотра таким образом:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image071_w243_h247.jpg$

Выберите инструмент $file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image073_w31_h30.jpg$ Переместить/Копировать.
Наведите указатель на построенную линию, она выделится (окрасится в синий цвет):

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image075_w239_h255.jpg$

Перетащите ребро перпендикулярно вверх, параллельно синей оси, при перемещении ребра за ней потянутся прилегающие к грани фигуры:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image077_w222_h258.jpg$

Крыша практически готова! А теперь необходимо построить стойки.

Разверните здание:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image079_w205_h217.jpg$

Построим опору дому. Главное — чтобы стойки получились ровными. Пусть толщина стоек будет полметра. Нанесём разметку.

Выберите инструмент $file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image081_w30_h30.jpg$ Рулетка и щёлкни им по крайнему ребру:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image083_w264_h268.jpg$

Колёсиком мыши увеличьте масштаб и установите размер рулеткой 0,5 метра:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image085_w348_h206.jpg$

Чтобы закрепить результат, щёлкните мышью, появится вспомогательная пунктирная линия:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image087_w384_h226.jpg$

Инструментом Прямоугольник постройте заготовки для стоек:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image089_w389_h238.jpg$

Вытяните стойки инструментом Тяни/Толкай:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image091_w369_h352.jpg$

Если Вы посмотрите на модель снизу, то заметите очень неприятные дырки. Они не видны сверху, и их можно было бы оставить. Но мы же дизайнеры, а дизайнеры не терпят неаккуратности ни в чём, поэтому «закроем» их, воспользовавшись следующим приёмом: если провести линию по диагонали «дырки», образуется плоскость.

Постройте плоскости для всех отверстий:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image093_w324_h293.jpg$

Основа для дома готова:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image095_w291_h307.jpg$

Крыльцо:

Теперь давайте добавим нашему гостеприимному дому крыльцо.

Измените точку обзора и нарисуйте на «земле» прямоугольник:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image097_w372_h308.jpg$

Давайте поступим, как в жизни. Возьмём в руки рулетку и измерим длину стороны прямоугольника.

Для этого «поставьте» рулетку на начало одной из сторон прямоугольника и, удерживая левую кнопку мыши, протяните указатель рулетки $file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image098_w32_h27.jpg$ до конца измеряемой стороны: (видео)

Нам нужно построить четыре ступеньки. Теперь Вы можете рассчитать, какой должна быть ширина каждой ступени.

Добавьте вспомогательные линии:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image100_w380_h230.jpg$

Разделите заготовку для крыльца на ровные полоски:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image102_w351_h235.jpg$

Затем инструментом Тяни/Толкай вытяните самую верхнюю ступеньку, потом вторую и так далее, пока не получится лестница:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image104_w338_h228.jpg$

Двери:

С помощью рулетки сделайте разметку для двери:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image106_w355_h289.jpg$

Нарисуйте двери:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image108_w332_h282.jpg$

Чтобы добавить объём дверям, нужно их немножко «вдавить» внутрь.

Инструментом Тяни/Толкай вдавите дверь на 20 см (для этого щёлкните инструментом по дверям, на клавиатуре наберите значение -0,20 и быстро дважды нажми Enter):

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image110_w415_h370.jpg$

Получился такой дом:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image112_w392_h345.jpg$

Окна:

Посмотрим на эскиз. У нас два этажа, ещё нужно пять прямоугольных окон и место для лифта:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image113_w173_h201.jpg$

Создайте рулеткой разметку для окон, чтобы они были на одном уровне:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image115_w258_h274.jpg$

Советы и подсказки

Чтобы направляющие размещались на доме, нужно первый щелчок сделать на нижнем ребре дома:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image117_w488_h357.jpg$

Главное — правильно подобрать точку обзора! Если не получается, попробуйте повернуть дом.

Теперь нарисуйте окна:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image119_w412_h363.jpg$

Инструментом Тяни/Толкай вдавите окна также на 20 см:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image121_w361_h390.jpg$

Чтобы направляющие дальше нам не мешали, удалим их.

Выполните команду Правка → Удалить направляющие.

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image123_w355_h388.jpg$

Для создания круглого окна в мансарде выберите инструмент $file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image125_w31_h30.jpg$ Окружность.
Сначала укажите центр окружности и щёлкните мышью:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image127_w384_h332.jpg$

Затем переместите указатель мыши на нужное расстояние:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image129_w399_h308.jpg$

Закрепите результат ещё одним щелчком, образуется окружность:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image131_w354_h270.jpg$

Добавьте объём круглому окну:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image133_w355_h388.jpg$

Козырек крыши:

Давайте дорисуем края крыши.

Воспользуйтесь инструментом Линия и достройте крышу с одной стороны:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image135_w280_h304.jpg$

Чтобы следующая линия строилась независимо от предыдущей, нажмите клавишу Esc.
Проведите вторую линию (как построить линию более точно, программа подскажет, окрашивая строящуюся линию лиловым цветом и добавляя вспомогательную пунктирную линию):

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image137_w374_h340.jpg$

Когда замкнёте линии, образуется плоскость, что нам и требовалось:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image139_w377_h388.jpg$

Повторите операцию со второй стороны. Из-за множества объектов это будет чуть сложнее, но главное — терпение.
Дорисуйте крышу так, чтобы скат полностью перекрывал лифт:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image141_w375_h407.jpg$

Проверьте, чтобы у скатов крыши была одинаковая длина. Если необходимо, подправьте.

С помощью инструмента Дуга сделайте край крыши более декоративным:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image142_w336_h356.jpg$

Текстурирование: (проект 3)

Слово «текстурирование» происходит от термина «текстура».

Текстуры — это растровые (двумерные) изображения, которые накладываются на трёхмерные модели.

Для раскрашивания модели используется инструмент $file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image144_w24_h24.gif$ Заливка.

Выберите инструмент $file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image144_w24_h24.gif$ Заливка.
Указатель мыши примет вид ведёрка с краской, и откроется библиотека текстур Материалы:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image146_w204_h252.jpg$

Советы и подсказки

Если это окно не появилось, или Вы его случайно закрыли, воспользуйтесь командой Окно → Материалы, чтобы снова открыть его.

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image021_w20_h20.jpg$ Инструмент Заливка

Теперь Вы можете раскрасить объект использовав текстуру. Образцы различной текстуры хранятся в библиотеках, список которых находится в выпадающем меню Материалы:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image148_w213_h259.jpg$

Давайте раскрасим стены дома.

Для этого откройте выпадающий список и выбери библиотеку Кирпич и облицовка:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image150_w207_h355.jpg$

Теперь Вы можете увидеть образцы этой библиотеки:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image152_w252_h323.jpg$

Каждый образец называется тексель — минимальная единица текстуры. Чем больше пикселей приходится на один тексель и чем больше разрешение текстуры, тем качественнее будет выглядеть модель после текстурирования.

Выберите образец (тексель), который нам потребуется для заливки, и щёлкните по нему указателем мыши — вокруг него появится рамка:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image154_w252_h323.jpg$

А дальше всё просто. Принцип работы инструмента Заливка в Google SketchUp такой же, как в любой другой графической программе: щёлкнули — залили. В 3D-программе лишь одна особенность: нужно подобрать удобный ракурс, чтобы программа однозначно «поняла», по какой грани Вы щёлкнули.

Раскрасьте стены дома со всех сторон:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image156_w384_h386.jpg$

Советы и подсказки

Грани имеют две стороны. Материалы в SketchUp обычно применяются к одной стороне грани, а не к двум сразу. Если закрасить грань никак не удаётся, наведите указатель мыши на грань и щёлкните правой кнопкой мыши, выберите в контекстном меню команду Перевернуть грани — возможно, программа ошиблась и окрасила грань изнутри.

Теперь выберите в выпадающем меню Материалы библиотеки Кровля:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image158_w252_h323.jpg$

Выберите тексель плитка испанская:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image160_w252_h323.jpg$

Раскрасьте крышу:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image162_w346_h370.jpg$

В библиотеке текстур Камень подберите материал для окраски крыльца:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image164_w288_h275.jpg$

Для окраски двери подойдёт библиотека материалов Древесина:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image166_w428_h376.jpg$

Советы и подсказки

Удобнее сначала выделить грань объекта инструментом Выбрать, а затем раскрашивать. В этом случае Вы точно будете видеть, что Вы красите!

Сейчас у Вас получилась примерно такая картина:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image168_w364_h365.jpg$

Осталось раскрасить окна и лифт.

Для окон и лифта мы используем материалы из одной библиотеки — Светопроницаемое:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image170_w252_h323.jpg$

Рекомендуем для окон материал стекло, тонированное:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image172_w252_h341.jpg$

А для лифта стекло, армированное:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image174_w320_h283.jpg$

Раскрасьте стеклянные грани дома:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image176_w327_h369.jpg$

При нанесении светопроницаемого материала на грань обе её стороны станут прозрачными, и сквозь них с двух сторон будут видны другие объекты.

Но посмотрите, что у нас получилось: задняя стенка лифта по-прежнему окрашена в белый цвет. А может, у Вас получилось чуть иначе, например, эта стена тоже стала прозрачной, что также нас не устраивает. Но это поправимо!

Изменение стиля грани:

Для того чтобы нам «добраться» до дальней грани, выделите инструментом Выбрать переднюю поверхность лифта:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image178_w319_h345.jpg$

Затем щёлкните по ней правой кнопкой мыши и выберите в контекстном меню команду Скрыть, поверхность станет невидимой:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image180_w374_h397.jpg$

Теперь спокойно можно закрасить заднюю грань.

Заливка по образцу:

Для того чтобы не искать нужный материал, выберите инструмент Заливка и нажмите на клавишу Alt, указатель мыши примет вид пипетки.
Щёлкните по грани, материал которой необходимо использовать в качестве образца:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image182_w270_h282.jpg$

Отпустите клавишу Alt, чтобы вернуться к инструменту Заливка, и закрасьте грань:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image184_w337_h345.jpg$

Библиотека компонентов:

А что же у нас на задней стенке?

И в самом деле:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image186_w378_h368.jpg$

А с этой стороны что-то мрачновато. Темница какая-то… Как в детской загадке: без окон, без дверей.

Как же быть? Конечно, можно дорисовать или скопировать ещё окна, но всё решается гораздо проще!

В состав программы SketchUp входят специально созданные библиотеки компонентов, которые позволяют легко добавлять детали в модели. Диапазон доступных компонентов очень широк: от стандартных архитектурных элементов (двери, окна и так далее) до моделей людей, автомобилей, деревьев и геометрических фигур:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image187_w375_h306.jpg$

Выполните команду меню Окно → Компоненты, появится окно Компоненты:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image189_w278_h330.jpg$

Выберите библиотеку Архитектура:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image191_w350_h456.jpg$

Теперь Вы сможете добавить нужные детали нашему дому.

Выберите трёхстворчатое окно:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image193_w295_h384.jpg$

Перетащите окно на грань дома и закрепите его положение щелчком:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image195_w337_h343.jpg$

Элемент встал, будто тут и был, даже стёкла уже прозрачные! Но окно выделено синей рамочкой. Это значит, что данные объекты сгруппированы. При щелчке по любому из сгруппированных элементов выбирается вся группа.
Добавь дому ещё окна:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image197_w379_h362.jpg$

Замечательно, но что-то цвет стёкол новых окон отличается от тех, что у нас стояли раньше…

Изменение компонента:

Давайте изменим цвет стёкол.

Возьмите инструмент Выбор.
Дважды щёлкните по компоненту Окно, таким образом мы зайдём в режим редактирования группы:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image199_w396_h328.jpg$

Сама модель станет блёклой, а элементы группы теперь будут нам доступны.

Окрасьте стёкла в нужный цвет:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image201_w286_h312.jpg$

Чтобы выйти из группы, возьмите инструмент Выбор и щёлкните им за пределами области, ограниченной пунктирной рамкой:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image203_w410_h417.jpg$

Обратите внимание, что во всех экземплярах данного компонента изменился цвет стёкол!

Поворот компонента:

Сам домик выглядит очень привлекательно, но настоящий архитектор обязательно покажет строение в окружении других домов, посадит вокруг деревья, кустарники, разместит такие привычные предметы, как фонтанчики, скамейки, оградки, то есть создаст ландшафт.

Разверните макет:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image205_w321_h321.jpg$

Выберите библиотеку Ландшафт:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image207_w295_h396.jpg$

Давайте установим у стены дома скамейку (это можно сделать точно так же, как помещали окна на стену дома):

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image209_w380_h417.jpg$

Установили? Только скамейка встала совсем не так, как нам хотелось бы…

Увеличьте масштаб просмотра и наведи на компонент указатель мыши, на объекте появятся красные крестики:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image211_w547_h417.jpg$

С помощью этих маркеров можно развернуть объект.

Наведите на крестик указатель мыши и разверните скамейку на нужный угол:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image213_w470_h256.jpg$

Если необходимо, придвиньте скамью к стене или, наоборот, отодвиньте, после чего зафиксируйте её положение:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image215_w390_h252.jpg$

Теперь можно добавить людей, растения и так далее.

Добавьте несколько дополнительных элементов, чтобы «оживить» рисунок.

Например, так:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image217_w719_h471.jpg$

Импорт моделей:

Давайте добавим рядом со скамейкой цветок в горшке!

В компонентах его нет. Что же делать? Воспользуемся функцией Импорт и вставим цветок из другого файла.

Выполни команду Файл → Импорт….
В появившемся диалоговом окне откройте файл Plant.skp из папки Обеспечение\у3.

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image219_w637_h361.jpg$

В результате пальма загрузится в наш документ. Чтобы закрепить её расположение, нужно лишь щёлкнуть мышью:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image221_w351_h351.jpg$

Снимите выделение с объекта.

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image223_w404_h287.jpg$

Освещение:

И всё-таки чего-то не хватает… Нет ощущения реальности, ведь в реальной жизни куда бы мы ни глянули, мы везде видим тень.

Программа SketchUp позволяет создавать тени, падающие на модель так, как если бы она была реальной. Эти тени можно размещать в зависимости от времени суток и виртуального местонахождения модели в физическом мире.

Давайте включим нужные нам инструменты.

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image021_w20_h20.jpg$ Тени

Выполни команду Вид → Панель инструментов → Тени, откроется дополнительная панель инструментов:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image225_w406_h368.jpg$

Нажмите кнопку Отобразить тени, и появятся тени:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image227_w371_h336.jpg$

Тени можно размещать в зависимости от времени суток и виртуального местонахождения модели в физическом мире.

С помощью разноцветных шкал (месяцы и часы) на панели инструментов Тени подберите оптимальное освещение для своей усадьбы:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image229_w382_h362.jpg$

Теперь мы получили законченный проект.

Сохраните свою работу под названием Мой проект.skp.

Рендеринг (визуализация):

Программа SketchUp не имеет фотореалистичного рендеринга — он здесь эскизный, в нём Вы и находитесь. Такой подход оправдан тем, что SketchUp — программа для скоростного эскизного моделирования, имитирующая рисунок от руки. Отсюда и название SketchUp — планшет.

Но Вы можете сохранить изображение в графическом файле.

Выполните команду Файл → Экспорт → 2D-модель….
Сохраните изображение в свою папку под названием Мой проект.png. Когда Вы откроете документ, изображение на нём будет чуть смягчено:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image231_w377_h287.jpg$

Настройка отображения рёбер:

Можно так и оставить, а можно чуть подправить стиль отображения рёбер — слишком уж они чёрные.

Выполните команду меню Окна → Стили, появится дополнительное окно Стили:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image233_w188_h234.jpg$

Нам нужно изменить текущие настройки, поэтому щёлкните по вкладке Изменить, откроется вкладка со множеством настроек:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image235_w235_h362.jpg$

Выполните следующие настройки:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image237_w235_h362.jpg$

Теперь наш проект выглядит так:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image239_w496_h385.jpg$

Вновь экспортируйте изображение, получится более приятный результат:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image241_w512_h390.jpg$

Для сравнения:

Стиль края по умолчанию	Стиль края после ручной настройки
$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image243_w270_h427.jpg$	$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image245_w265_h429.jpg$

Можно увеличивать различные фрагменты модели и выполнять экспорт. В документ будет попадать лишь то, что Вы видите в данный момент. И у Вас будет практически фотогалерея проектируемого дома:

$file:/C:\Users\0E7B~1\AppData\Local\Temp\msohtmlclip1\01\clip_image247_w385_h295.jpg$
